3D Mobile Mapping
Die nächste Generation des digitalen Infrastrukturzwillings
Unser neues SMARIX Mobile Mapping System (RealityCapture System) vereint modernste Kamera-, Laser- und Navigationstechnologien in einer integrierten Lösung für die hochpräzise Erfassung von Strasseninfrastrukturen. Ausgestattet mit Panoramakameras, einer Front- und Grauwertkamera, zwei 360°-Laserscanner und einer Navigationslösung, ermöglicht somit die mobile und flexible Datenerfassung – auch unter schwierigen Umgebungs- und Lichtbedingungen.
Wie es funktioniert
Das SMARIX Mobile Mapping System (RealityCapture System) besteht aus einem hochauflösenden Panoramasystem, einer hochauflösenden Frontkamera, einem Tunnelsystem mit höherer Grauwertqualität, zwei 360°-Laserscanner (Dual-Scanner-Technologie) und der INS/GNSS basierten Navigationssensorik und einem Kontroller, welcher die Fron- und Panoramasystemauslösung steuert, die Auslösezeitpunkte mit den Navigationsdaten synchronisiert und die Rohbilddaten aufzeichnet. Die während der Messfahrt aufgezeichneten Navigationsdaten ermöglichen eine präzise und kontinuierliche Berechnung der absoluten Position und Ausrichtung jedes Kamerasystems im Raum. Das Ergebnis sind exakte und hochgenaue infra3D Mobile Mapping-Daten – bereitgestellt in der neuen Content-Version 3.0.
Mehr zur neuen Content Version 3.0

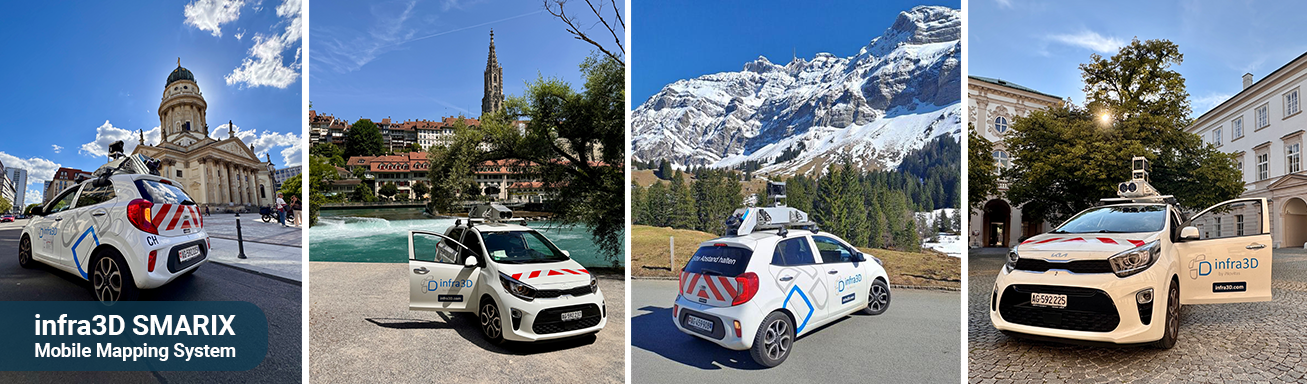

SMARIX - infra3D Mobile Mapping System
SMARIX und SMARAIL im Einsatz in Zürich – Stadt Zürich und Verkehrsbetriebe Zürich (VBZ)
infra3D SMARIX im Einsatz für die Stadt Berlin
infra3D SMARIX im Einsatz in Luzern
Drei SMARIX im Einsatz in Salzburg
SMARIX - infra3D Mobile Mapping System
Der besondere Vorteil: Da auch die Datenerfassung mit im Verkehr mitschwimmenden Messfahrzeugen erfolgt (mit bis zu 80 km/h), ist die Arbeitssicherheit für die Beteiligten im Vergleich zur herkömmlichen Felddatenerfassung extrem hoch. Zudem entstehen keine Verkehrsbehinderungen. Das infra3D Erfassungssystem gewährleistet somit grösstmögliche Sicherheit und Effizienz.
Nutzen der Daten

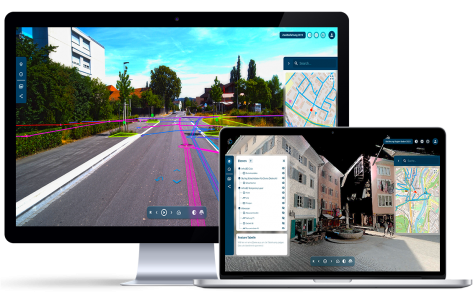

SMARIX erfasst die Realität – infra3D Software macht die Daten nutzbar und erlebbar.
Das SMARIX Mobile Mapping System liefert die hochpräzisen Bild-, Laser- und Positionsdaten im Strassenraum Die Softwarelösungen infra3D Edit und infra3D View stellen diese Daten als digitalen Infrastrukturzwilling webbasiert bereit und ermöglichen eiffiente Analyse, Vermessung, Dokumentation und Planung direkt am Arbeitsplatz.
KI-gestützte und manuelle Analysen erweitern die Nutzung der Daten deutlich. Automatisierte Strassenzustandsanalysen, die Erfassung von Verkehrszeichen und Schächten sowie weitere fachspezifische Auswertungen liefern belastbare Informationen für Instandhaltung, Planung und Betrieb – effizient, präzise und nachvollziehbar.
Technische Details
- Standardaufnahmekonfiguration erlaubt 360° Bildabdeckung (Front- und Panorama) mit höchstmöglicher 3D-Punktdichte
- Tunnel-System mit höherer Grauwertqualität für detaillierte und präzisere Analysen in dunklen Umgebungen
- Geometrische Gesamtauflösung der einzelnen Kameras: 164 Megapixel
- Radiometrische Auflösung: 12 Bit
- Auslösung mit bis zu 30 Aufnahmen pro Sekunde möglich
Eigenschaften des SMARIX Systems
- Panoramakamera
- Farb-Frontkamera
- Grauwert-Frontkamera
- Zwei 360°-Laserscanner (Dual-Scanner-Technologie)
- GPS/GNSS Antennen
- Inertiale Messeinheit (IMU)
